AJ-500 (OBD)
La centralina è studiata per sfruttare al meglio le caratteristiche chimico-fisiche del combustibile gas utilizzato nei motori a ciclo Otto mantenendo il livello di emissioni del gas di scarico secondo lo standard originale dell’auto.
Il connettore utilizzato da AJ-500 è di tipo automotive a doppio plug con 56 Poli. La connessione ai segnali motore, offre eccezionali doti di sicurezza connettiva e protezione alle infiltrazioni d’acqua.
AJ-500 effettua una diagnosi su tutti i componenti gas in tempo reale, visualizzando eventuali anomalie sul commutatore. Attraverso il software sarà possibile diagnosticare ed intervenire su tali anomalie .
AJ-500 si connette con L’OBD ( On Board Diagnostic ) originale dell’auto scambiando informazioni ed agendo attivamente ed istantaneamente sull'impianto a gas ottimizzando così la carburazione e l’efficienza del motore.
AJ-500 è il prodotto che Autronic rende disponibile al mercato, per la gestione dei motori sequenziali ad iniezione diretta a 3-4 cilindri.
DATI TECNICI
| Tensione di alimentazione: | 10 - 16 Volts CC |
| Temperatura di funzionamento: | -20 / + 105 °C |
| Corrente assorbita: - stand-by (chiave Off): | < 20 mA |
| - senza carichi in predisposto (chiave On): | < 160 mA |
| Numero iniettori supportati: | 3, 4 |
| Impedenza Iniettori: | 2 → 16 ohms |
| Carico Elettrov. su 1 canale: | 2 (Imax = 4A cad./each) |
| Canali com. Elettrov. / servizi: | 2 |
| Sensori temp. acqua supportati: | 4,7 - 10 kohm |
| Sensori temp. gas supportati: | 4,7 - 10 kohm |
| Sensori pressione supportati: | 4+2,5 bar (or 4+4 bar) Absolute |
| Sensori livello serbatoio supportati: | 1050 & 806 compatib., 0..90 ohm (altri a richiesta/others on demand) |
| Sens. Lambda supp. in lettura: | 0-0,8 / 0-5 / 5-0 / 0,8-1,6 / 2,5-3,5 / UEGO |
| Emulazione Lambda: | possibile oper tutti I tipi emulati |
| Switch commutatore: | Pulsante di comando, visualizzazione livelli, visualizzazione funzionamento, segnali di predisposizione al cambio, diagnostica. Buzzer incorporato |
| Interfaccia: | 4 poli AMP su cablaggio per interfaccia USB o Bluetooth proprietario |
| Standard OBD veicolo supportati: | ISO 9141-2 KEYWORD 2000 (5 BAUD and INIT FAST) CAN STANDARD 250 CAN STANDARD 500 CAN EXTENDED 250 CAN EXTENDED 500 |
| NOTE | Centralina adatta per segnali di motori con Iniezione Diretta di benzina (lista a richiesta) |
OMOLOGAZIONI
- ECE 67R-01
- ECE 110R-00
- ECE 10R-03

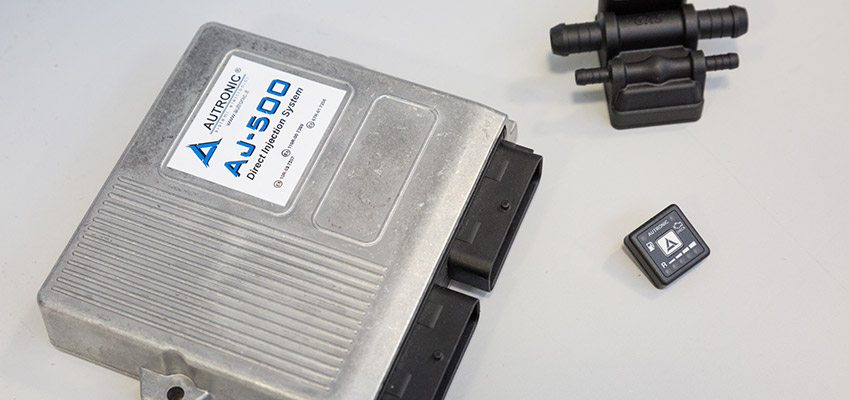

Contenuto della confezione
- 1 x Unità centrale con scatola metallica AJ-500 con connettore 56 poli
- 1 x Commutatore "intelligente"
- 1 x Sensore pressione 4+2,5 bar Assoluta
- NUOVO MODELLO con sensore temperatura incorporato e di facile montaggio
- 1 x Cablaggio standard con fusibile montato
- 1 x busta termoretraibile per staccainiettori
- 1 x Istruzione Schema elettrico
Saranno necessari tipi di iniettori approvati. Kit di iniettori e accessori saranno disponibili a richiesta.
